中禾旭卧式插件机头部调整与保养

来源:http://www.zhxzdh.com/xyxw/38.html发布时间:2019-12-03

中禾旭卧式插件机保养的技术要求

一.保养

1、每个月C轴丝杆用纯棉布清理干净并涂一层雪      油  (薄薄一层)。

2、每个月插件头刀盒保养一次,包括内外滑块。

3、每两周主副送料齿轮上清理干净加薄薄一层雪      油。

4、每两周直线导轨、H轴齿条清理干净并加一次      雪  油。

5、每两周十字架上端加雪油减少磨损。

6、每两周螺杆套、送料轮杆与刀架接触处加机油。

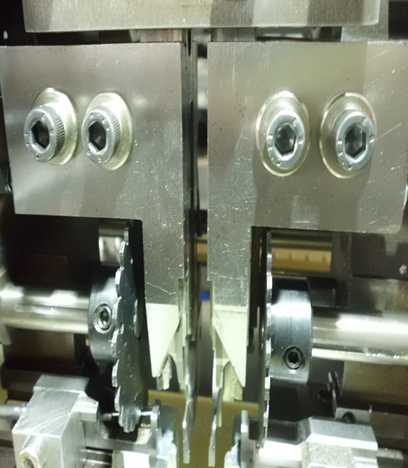

卧式插件机

二.调整

1、组装好的插件头,调整左右切刀、成型刀、推刀三者之间间距为0.013mm,使H轴上下运动顺畅。

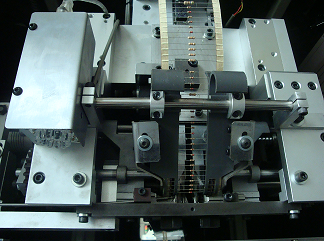

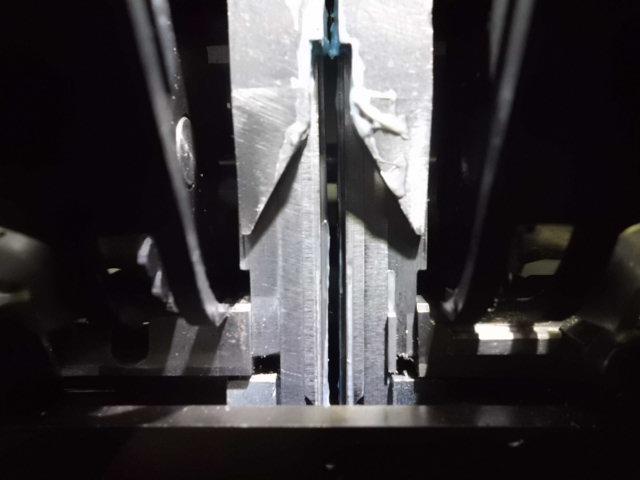

卧式插件机 卧式插件机

2、调整下切刀上固定螺丝使上切刀与下切刀之间距离为0.013-0.025mm间距。

3、调整左右成型刀片使成型刀与成型刀片之间有0.10-0.15mm间距,调整方法是在成型刀片上垫对应的纸片

4、调整成型刀固定螺丝使两成型刀移到最高端微调使成型刀上表面在同一平面上

5、调整左右外成型刀导向,使“H”轴推下来,松开外成型刀导向固定螺丝,使外成型刀导向接触到成型刀,并锁住固定螺丝。送一个跳线成型看两引脚是否水平,否则调整对应外成型刀导向(误差值在1mm内,否则请专业人士调整对应的刀架),是成型元件引脚正好水平

6、松开刀盒上的固定螺丝松开刀盒上的固定螺丝,调整左边调整块使成型刀与PCB板有0.10-0.25mm锁住固定螺丝
