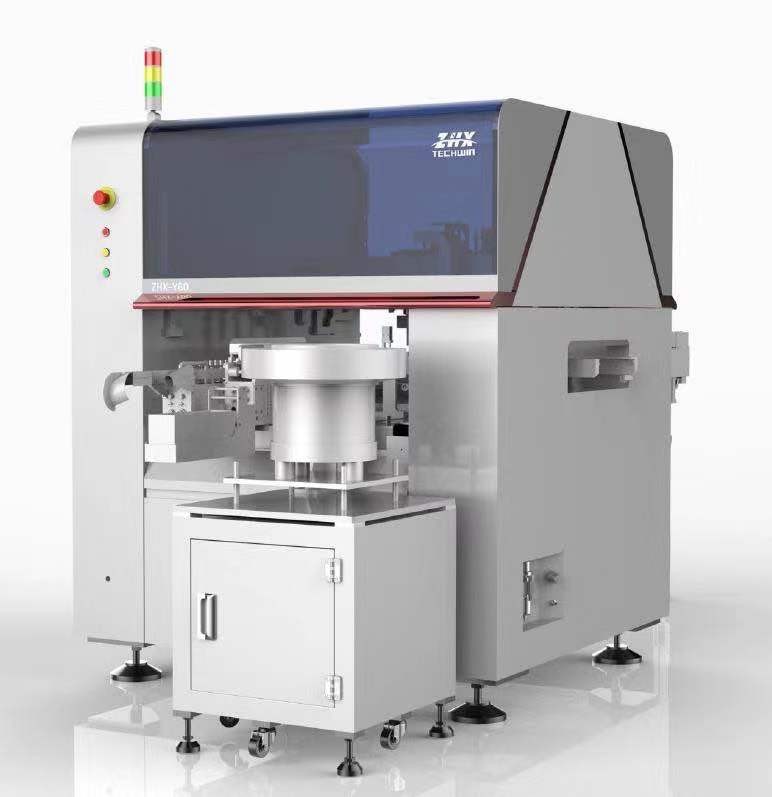

异形插件机的特点及参数

来源:http://www.zhxzdh.com/xyxw/108.html发布时间:2021-09-23

异形插件机特点

 双视觉系统定位,元件视觉自动检测,偏差自动补偿,超差抛料模块式供料系统,可同时装载散装料,管装,带装及盘装多达8站位三段式PCB传输结构,减少等待时间,定位可靠,确保精度多种插件头,快速更换,提高兼容性。

 插件头回转轴原始位置与中心参数自动光学校正与标定插件角度0~360度,无极增加 工业电脑控制,高精度伺服驱动系统 高刚性机座结构,保证运动平稳和高速精度要求。



异形插件机参数

         理论速度:1.2~2S/PCS

         插入方向:0-360

         基板尺寸:最大350mm*300mm

         工作高度:900±20mm

         三段式导轨,自动调宽。

         插入元件对象:各式散装排插、轻触开关等,可以根据要求订做

         插件轴数:4

         供料器数量(MAX):前4个,后4个。

         机器尺寸(长**高):1400mm*1300mm*1600mm

         机器重量:1000KG

         使用电源:220VAC(单相)50HZ

         系统保护:不间断电源(UPS)配置

         使用功率:15KW(节能型)

         使用气压:0.4~0.6Mpa

         用气量:0.3立方/分钟

         使用环境温度:5-25

         机器噪音:55分贝

         PCB孔位校正方式:机器视觉系统、多点MARK视觉校正

         控制系统:工控机控制,中文操作界面(WINDOWS系统控制平台)

         视觉系统:PCB MARK点相机;引脚相机0~2个。

         驱动系统:AC伺服,AC电机

         数据输入方式:USB接口输入(EXCEL文档格式)

         线路板输送方式:自动送板方式(送板高度900±20)
