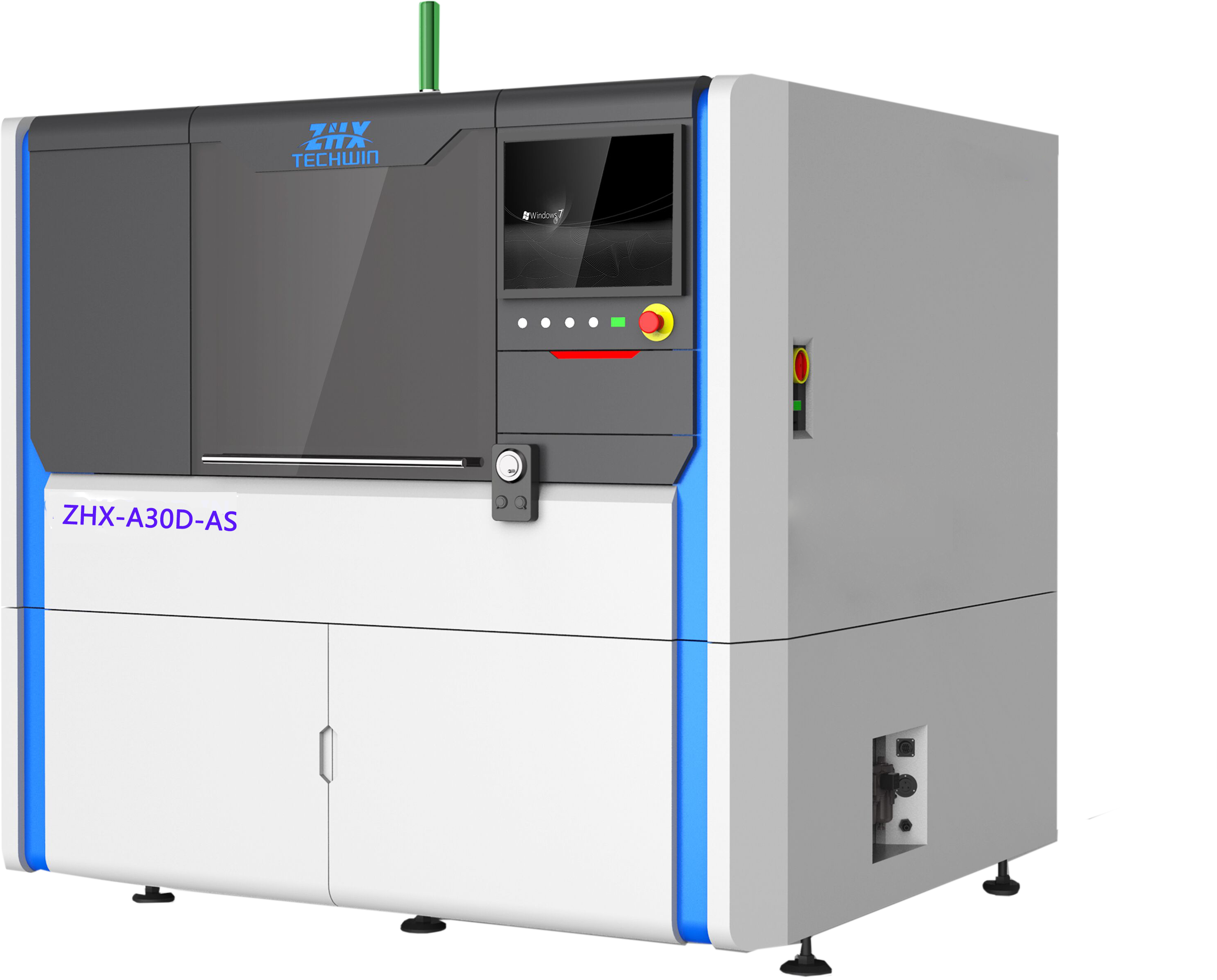

ZHX-A30D-AS 高速离线自动卧式插件连体机

ZHX-A30D-AS 高速离线自动卧式插件连体机

–理论速度：24000点/小时

–插入方向：4方向 0度,90度,180度,270度.

–元件跨距：元件5.0mm～20mm(跳线5mm～22mm )

–基板尺寸：最小50mm*50mm、最大450mm*450mm

–基板厚度：0.79～2.36mm

–元件种类：电容器、晶体管、二极管、电阻、电感、熔断丝等编带封装料。

–跳线(JW) ：独立输送方式.直径0.5mm～0.7mm镀锡铜线

–插入弯曲长度：1.2-2.2mm(可调)

–插入弯曲角度：0～35度 内弯曲(可调)

–主机尺寸：L1750xD1450xH1500 mm

–料站尺寸：L1950xW1000xH1500 mm

–料站数量：20站

–主机重量：约1200KG

–电源：220V,AC（单相）50/60HZ,1.5KVA;

–系统保护：配置不间断电源(UPS)

–功率：1.5KW（节能型）

–使用空气压：0.5~0.6Mpa

–气流量：0.3立方/分钟

–环境条件：周围温度5～25度

–机器噪音：60分贝

–孔位校正方式：机器视觉系统,

–驱动系统：AC伺服、AC马达

–输送方式：双链条双伺服驱动

–数据输入方式：USB接口输入(EXCEL文档格式),

–控制系统：中文操作界面(WINDOWS系统控制平台)液晶显示器

–控制模式：全自动、半自动、手动

–工作台运转方式：顺时针和逆时针方向

–编程模式：手动编程
